PBR-Serie
Signal-Routing und Patchbays
Beim Fachhändler kaufenWorkflow Helden
Black Lion Audio steht seit Jahren für kompromisslose Signalqualität, durchdachte Konnektivität und praxisorientierte Lösungen für moderne Studios. Was einst mit der Optimierung bestehender Audiotechnik begann, hat sich zu einem Portfolio entwickelt, das Ingenieurskunst, Workflow‐Effizienz und audiophile Präzision in den Mittelpunkt stellt.
Die Systeme der PBR‐Serie bilden gemeinsam mit MIDI Eight und LS‐4 ein leistungsstarkes Fundament für Studios, die Wert auf klare Struktur, sauberes Routing und professionellen Workflow legen – unabhängig davon, ob es sich um Recording, Mixing, Hybrid‐Setup oder Live‐Anwendung handelt.
Über Normalisierung
Wenn der obere und untere hintere Anschluss belegt sind, wird das Signal vom oberen Eingang direkt zum unteren Ausgang weitergeleitet.
Wenn ein Stecker am oberen hinteren, unteren hinteren sowie oberen vorderen Anschluss eingesteckt wird, wird das Signal vom oberen hinteren Eingang zum oberen vorderen und unteren hinteren Ausgang weitergeleitet.
Wenn am oberen hinteren und am oberen vorderen Anschluss ein Stecker eingesteckt wird, wird das Signal vom oberen hinteren Eingang zum oberen vorderen Ausgang weitergeleitet.
Die oberen und unteren Anschlussreihen sind nicht miteinander verbunden. Module, die auf Thru eingestellt sind, leiten Signale ausschließlich von vorne nach hinten oder von hinten nach vorne weiter.
PBR-Serie auf einen Blick
| Feature | PBR 8-500 | PBR TRS | PBR TRS3 LIT | PBR TRS3 | PBR TT LIT | PBR TT | PBR XLR | PBR XLR 32 DSub | PBR XLR 16F DSub | PBR XSPLIT 8 |
|---|---|---|---|---|---|---|---|---|---|---|
| Frontseitige Steckplätze | 8x TT | 48x TRS | 48x TRS | 48x TRS | 96x TT | 96x TT | 12x XLR F 4x XLR M |
16x XLR F 16x XLR M |
16x XLR F | 8x XLR In 8x XLR Out |
| Rückseitige Steckplätze | DB25 In, DB25 Out 8x XLR Out 8x XLR In |
48x TRS | 48x TRS | 48x TRS | 6x DB25 In 6x DB25 Out |
6x DB25 In 6x DB25 Out |
12x XLR M 4x XLR F |
2x DB25 In 2x DB25 Out |
1x DB25 In 1x DB25 Out |
8x XLR M (Iso Out) |
| Display | - | - | Ja | - | Ja | - | - | - | - | - |
| Normalisierung | - | Normal Half-Normal |
Normal Half-Normal Thru |
Normal Half-Normal Thru |
Normal Half-Normal |
Normal Half-Normal |
- | - | - | - |
| Signal-Splitter | 2 x Multi Out (TT) | - | - | - | - | - | - | - | - | - |
| 500er Modul Slots | 8 | - | - | - | - | - | - | - | - | - |
| Abmessungen | 19", 3 HE | 19", 1 HE | 19", 2 HE | 19", 2 HE | 19", 2 HE | 19", 1 HE | 19", 1 HE | 19", 2 HE | 19", 1 HE | 19", 1 HE |
| Gewicht | 6,5 kg | 1,36 kg | 2,27 kg | 1,36 kg | 2,27 kg | 1,36 kg | 1,36 kg | 2,27 kg | 1,63 kg | 2,27 kg |

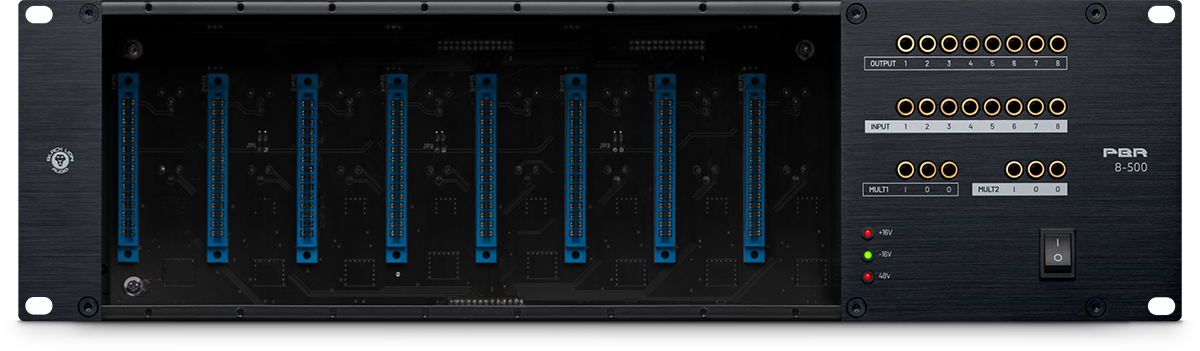

PBR 8-500
500‐Series 8‐Slot Rack/Netzteil mit integrierter Patchbay
Das PBR 8‐500 ist ein 8‐Slot‐500‐Series‐Rack mit Netzteil und integrierter Patchbay, die flexible Routing‐Optionen ohne Umrüsten der Module ermöglicht.
Die Signale lassen sich schnell durch verschiedene Module führen und neu konfigurieren. Mit seinem 3‐HE‐Format eignet es sich ideal für Studio‐ und Live‐Einsatz.

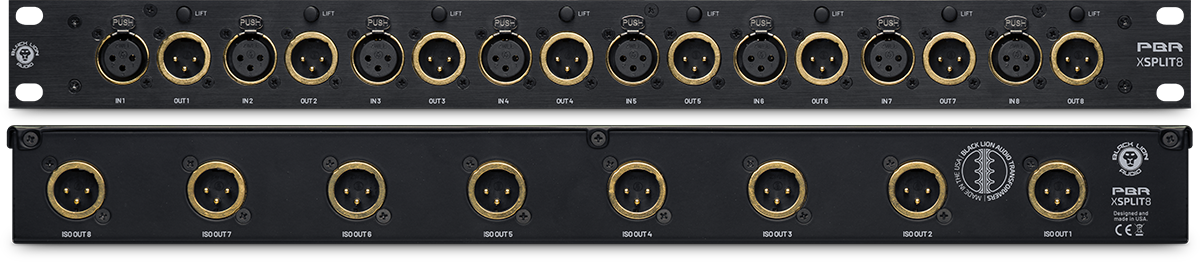

PBR XSPLIT8
Passiver XLR‐Splitter mit vergoldeten XLR‐Buchsen und trafoisolierten Ausgängen
Der PBR XSplit8 ist ein 8‐kanaliger passiver XLR‐Mikrofonsplitter, entwickelt für die Anforderungen von Live‐Sound‐Profis, Tour‐Musikern und Studio‐Ingenieuren.
Mit acht XLR‐Eingängen auf der Front, acht Direct‐Outs und acht transformatorisolierten Ausgängen sorgt der PBR XSplit8 für einwandfreies Signal‐Routing – egal ob beim Monitoring oder Recording.

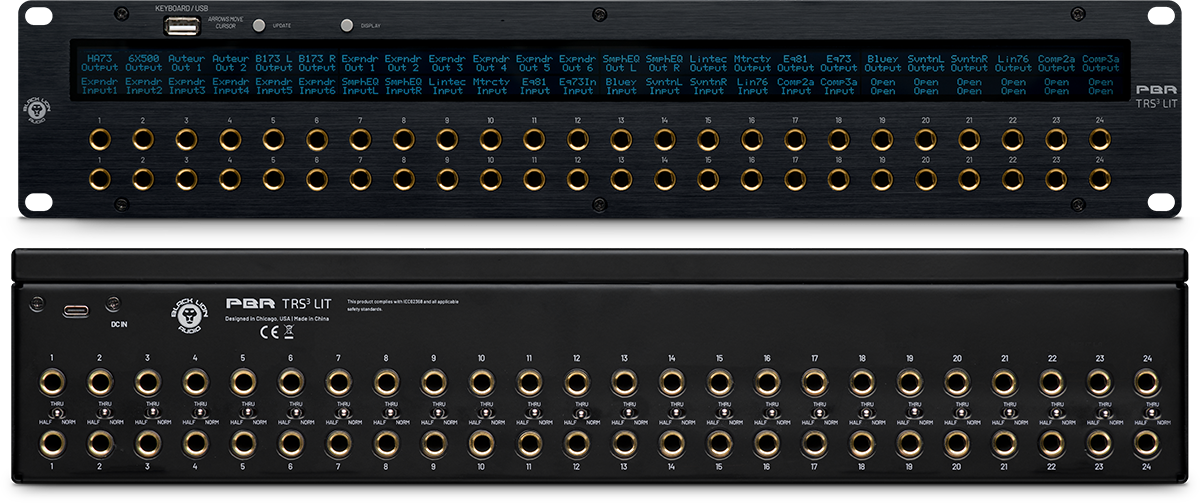

PBR TRS3 LIT
48‐Punkt TRS‐Patchbay mit 3‐Wege-Schaltung und anpassbarem LED‐Display
Die PBR TRS3 LIT erleichtert das Routing dank eines hellen, individuell anpassbaren LED‐Displays für jeden Frontanschluss.
Beschriftungen lassen sich direkt per USB‐Tastatur oder über die PatchCAD‐Software erstellen und via USB übertragen.
PBR TRS3
48‐Punkt TRS‐Patchbay mit vergoldeten Anschlüssen und 3‐Wege‐Schaltung
Die PBR TRS3 bietet 48 TRS‐Punkte mit insgesamt 96 vergoldeten 1/4"-Buchsen für höchste Signalqualität. Sie ermöglicht schnelles, sauberes Verbinden von Preamps und Outboard‐Geräten und reduziert gleichzeitig Kabelsalat.
Über die rückseitigen 3‐Wege‐Schalter stehen die Modi Normal, Half‐Normal und Thru zur Verfügung und bieten flexible Routing‐Optionen für Mults, Monitoring, Bypass oder Parallel‐Bearbeitung.

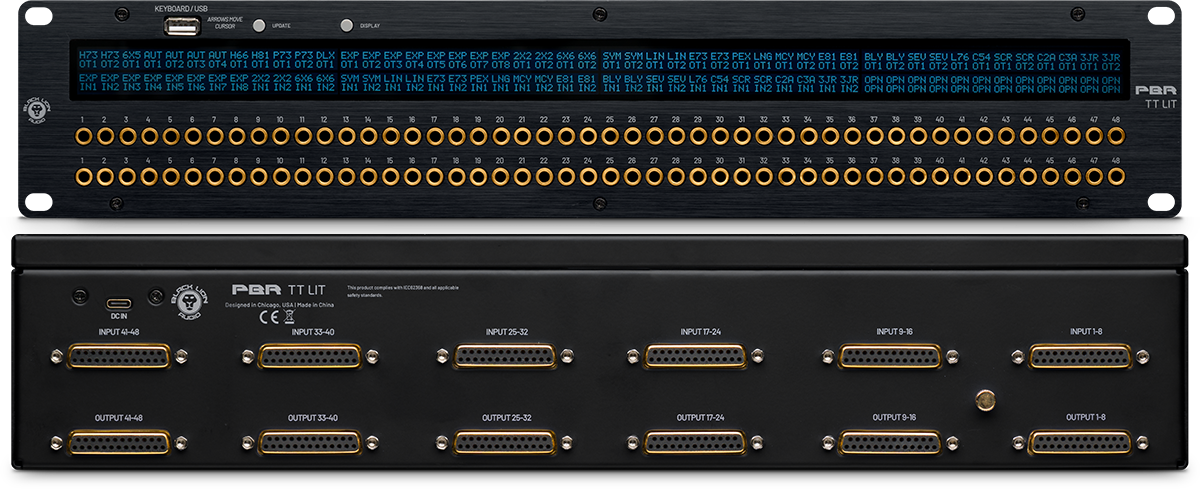

PBR TT LIT
96‐Punkt TT/DB25‐Patchbay mit vergoldeten Kontakten und anpassbarem LED‐Display
Die PBR TT LIT sorgt für klare Übersicht beim Routing dank eines hellen, individuell anpassbaren LED‐Displays für jeden Frontanschluss.
Die Beschriftung lässt sich einfach per USB‐Tastatur direkt am Gerät ändern oder über die mitgelieferte PatchCAD‐Software erstellen und via USB übertragen.

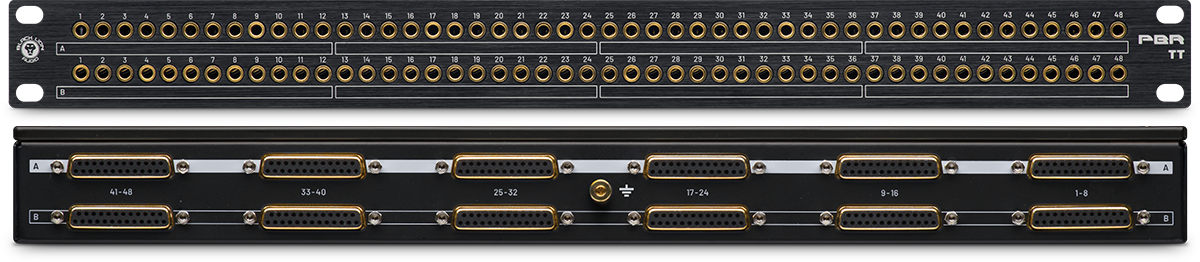

PBR TT
96‐Punkt TT‐Patchbay
Die PBR TT ist eine 96‐Punkt‐TT/DB25‐Patchbay für leistungsstarkes Routing auf nur einer Höheneinheit. Pro Modul stehen Normal, Non‐Normalled und Half‐Normalled‐Modi über langlebige Top‐Panel‐Schalter zur Verfügung.
Die zwölf DB25‐Anschlüsse sind auf einer internen Stahlplatte befestigt, und alle TT‐Buchsen sind speziell gefertigte, vergoldete Black‐Lion‐Audio‐Stecker für maximale Performance.

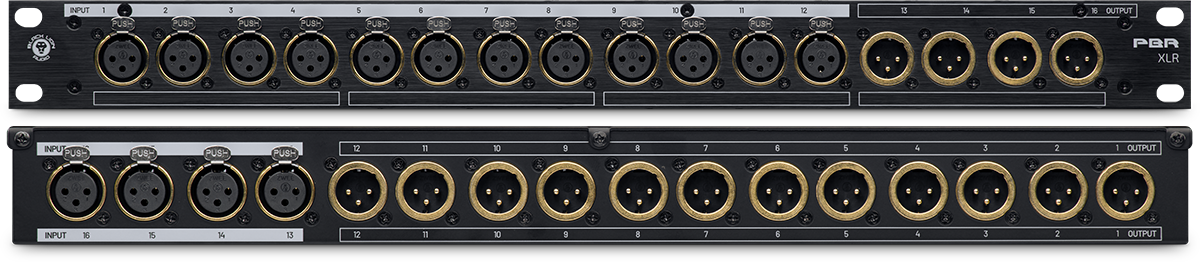

PBR XLR
16‐Punkt XLR‐Patchbay mit vergoldeten Anschlüssen
Die PBR XLR ist eine 16‐Punkt‐XLR‐Patchbay, entwickelt für höchste Ansprüche im Studio und ausgestattet mit 32 audiophilen, vergoldeten XLR‐Buchsen.
Auf der Front befinden sich 12 XLR‐Buchsen (weiblich) und 4 XLR‐Buchsen (männlich) – ideal, um Geräte bequem umzustecken, ohne hinter das Rack greifen zu müssen.

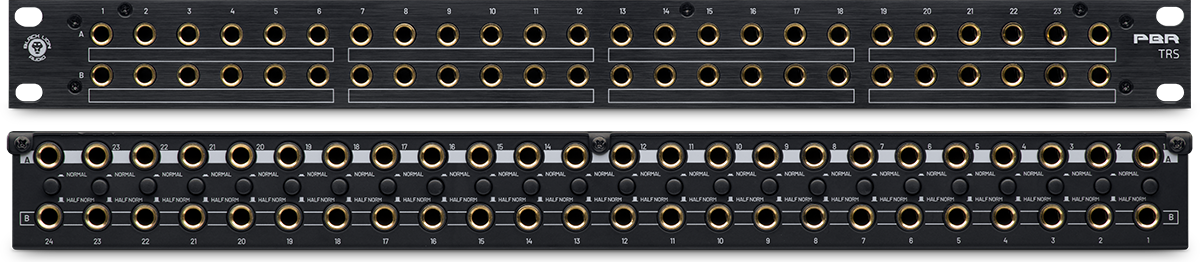

PBR TRS
48‐Punkt TRS‐Patchbay mit vergoldeten Anschlüssen
Die PBR TRS ist eine 48‐Punkt‐TRS‐Patchbay, entwickelt für anspruchsvolle Studioanwendungen und ausgestattet mit 96 audiophilen, vergoldeten 1/4"-TRS‐Buchsen.
Die Umschaltung der Normalisierungsmodi erfolgt bequem über Taster auf der Rückseite.

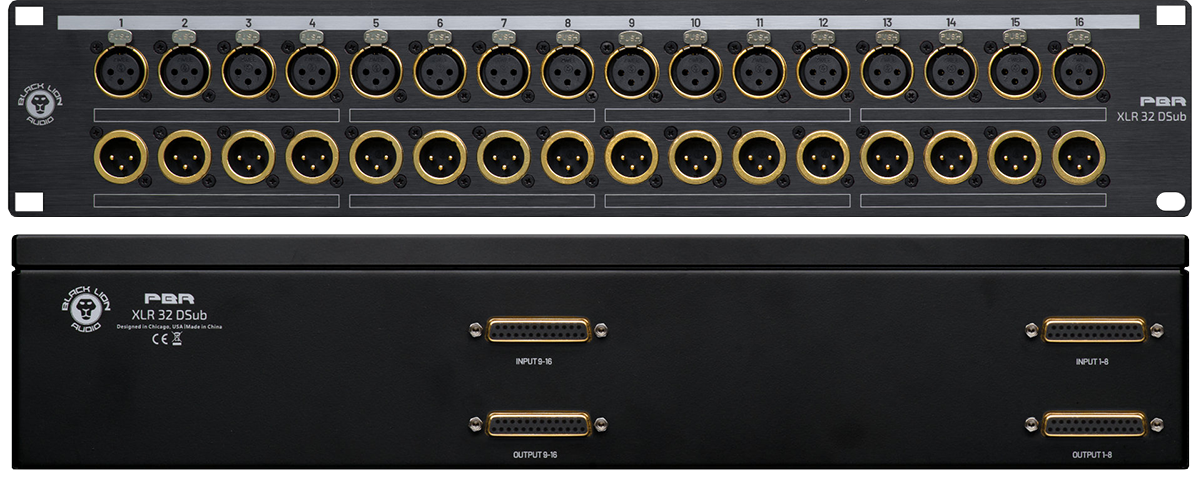

PBR XLR 32 DSUB
32‐Punkt XLR/DB25‐Patchbay mit vergoldeten Anschlüssen
Die 32 frontseitigen, vergoldeten XLR‐Anschlüsse (16 In, 16 Out) bieten optimale Leitfähigkeit, alle Ausgänge besitzen verriegelbare Buchsen.
Die vier rückseitigen DB25‐Anschlüsse sind ideal für Mixer oder Interfaces und dank einer internen Stahlplatte besonders robust und langlebig montiert.

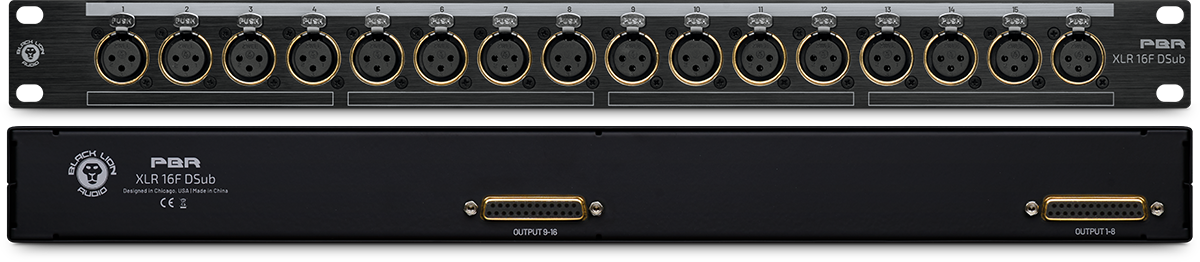

PBR XLR 16F SUB
16‐Punkt XLR-F/DB25‐Patchbay mit vergoldeten Anschlüssen
Die 16 frontseitigen, vergoldeten XLR‐Anschlüsse (16 In) bieten optimale Leitfähigkeit, alle Ausgänge besitzen verriegelbare Buchsen.
Die beiden rückseitigen DB25‐Anschlüsse (Out) sind ideal für Mixer oder Interfaces und dank einer internen Stahlplatte besonders robust und langlebig montiert.
LS-4
Mini-Format 2‐In / 8‐Out Mehrzweck‐Line‐Selector
Der LS‐4 ist ein kompakter Line‐Selector, der eine Stereoquelle an bis zu drei weitere Geräte senden kann – einzeln, kombiniert oder an alle Ausgänge gleichzeitig.
Ideal für passives Monitor‐Switching, Kopfhörer‐Verteilung oder paralleles Effekt‐Routing. Durch sein vollständig passives Design bleibt das Signal unverfälscht, und pro Kanal steht ein interner Ground‐Lift zur Verfügung.

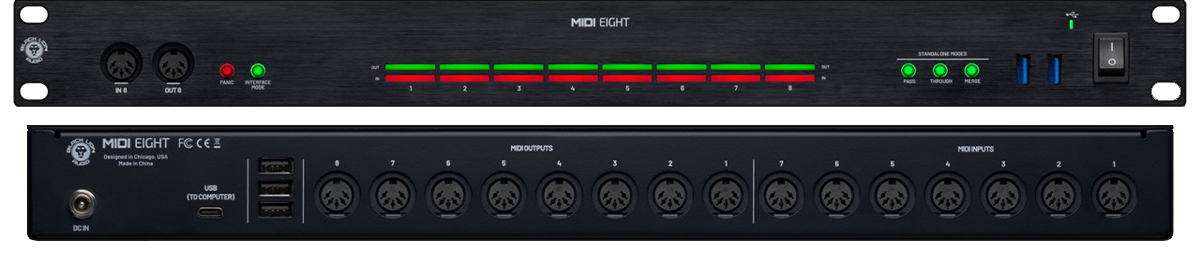

MIDI EIGHT
8‐in / 8‐out MIDI‐Interface mit Standalone‐Funktionalität und integriertem Powered USB‐Hub.
Steuere deine komplette Synth-, Controller-, Sequencer- und Drum‐Machine‐Sammlung über ein einziges Gerät: Acht MIDI‐Ein- und Ausgänge, drei flexible Standalone‐Routing‐Modi und klare Aktivitätsanzeigen geben dir sofortigen Überblick über deinen MIDI‐Traffic.
Dazu kommt ein integrierter, stromversorgter 5‐Port‐USB‐Hub für moderne USB‐MIDI‐Geräte, mobile Geräte oder Peripherie. Eine Panic‐Taste beseitigt hängengebliebene Noten im Handumdrehen.
Modded out of the Box
Gegründet im Jahre 2006 in Chicago, IL, hat sich Black Lion Audio zur Aufgabe gesetzt, kompromisslose Tools für hart arbeitenden Audio-Enthusiasten zu entwickeln.
Der Schwerpunkt von Black Lion Audio lag zunächst auf Modifikationen bekannter Studioklassiker, von Grooveboxen über Audio-Interfaces bis hin zu internen Wordclocks. Inzwischen liegt der Fokus von Black Lion Audio auf der Entwicklung eigener Boutique-Geräte.
Im Laufe der Jahre hat sich Black Lion Audio den Ruf erworben, ihren Kunden eine Klangqualität zu bieten, die normalerweise nur in Geräten zu finden ist, die wesentlich mehr kosten.
(Hard)Core Values
Sound is King
Wir stellen die Klangqualität immer über die technischen Daten und den Profit, indem wir nur Geräte herstellen, die wir selbst benutzen würden.
Neue Maßstäbe in der Industrie setzen
Wir verpflichten uns zu ständiger Innovation auf der Suche nach dem perfekten Klang.
Produkte entwickeln, die begeistern
Wir bemühen uns, außergewöhnliche Produkte zu unglaublichen Preisen anzubieten.
Mit Liebe das tun was wir lieben
Wir leben und atmen Gear und können uns nicht vorstellen, etwas anderes zu tun.
PBR Patchbays kaufen
Hol dir jetzt deine Black Lion Audio PBR Patchbay deinem Fachhändler.
